NAR324
NAR324

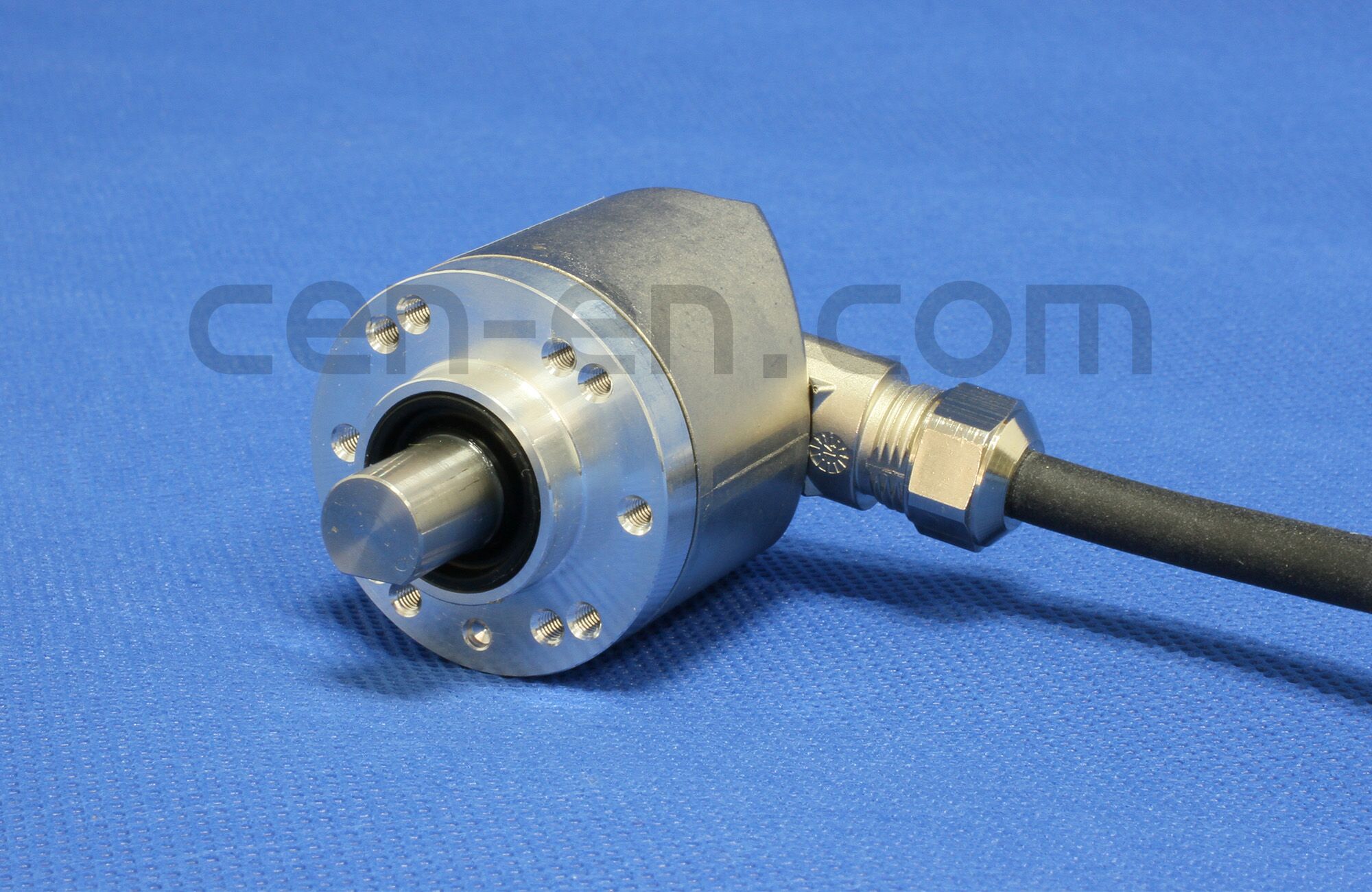

24位多圈绝对值编码器 SSI同步串联信号输出
型号NAR324
SSI多圈格雷码输出型，每圈分辨率12位4096线，连续工作12位4096圈
* 绝对值,无信号干扰、零点飘移之虞。
* SSI数字输出，最快可设时钟频率200KHz，高速度、高精度控制。
* 每圈12位高分辨率，多圈连续4096圈工作量程
* 宽工作电压，极低的耗电流。
* 夹紧法兰或同步法兰，国际标准外形结构
工作电压 | 10-30Vdc极性保护 |
消耗电流 | < 100mA |
输出信号 | SSI同步串联格雷码信号，24位时钟触发同步。 |
分辨率/圈 | 4096(12位) |
连续圈数 | 4096圈(12位) |
时钟速率 | 最快可设时钟频率200KHz，推荐使用125KHz |
工作温度 | -25～85℃ |
防护等级 | IP65(转轴)；IP67(外壳) |
允许转速 | 3000转/分 |
连接电缆 | 1米屏蔽电缆径向侧出 |
外形特征 | 夹紧法兰，金属外壳，密封双轴承结构 (见外形尺寸附图) |
转轴 | 夹紧法兰轴径10mm ,长度10mm，含D型平面，不锈钢材料 |
外型尺寸：
电缆接线：
颜色 | 红色 | 蓝色 | 黄色 | 紫色 | 白色 | 棕色 |
信号 | VCC | GND | Clock+ | Clock - | Data+ | Data- |
