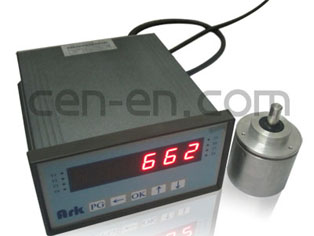

传感器:

选用原装进口25位绝对型多圈编码器,该款编码器选用绝对值码盘,机械齿轮多圈,无需外加电池,抗干扰能力强,无零点飘移,选用单圈分辨率8192,连续可以转4096圈,宽电压,极低的电流,停电不影响位置保存。

开度仪表:

输入信号:

绝对值同步串行SSI信号1路外部置位信号。

工作电压: 220Vac。

外供电源：

可提供传感器工作电源（订货时注明电压与耗电流）

输出形式:

一路4～20mA模拟量输出.输出D/A精度10位。

一路RS485全数字量输出，自带通讯协议，也可按照客户要求。

多个预设位置输出，继电器干节点，灵敏度可设置，开关形式可设置。

环境温度: -10…60℃

相对湿度: <90%

数码显示：

6位数码显示，小数点位置可设定。

零点设置:

可任意位置设零或设指定位置。

圈长设置:

旋转编码器每圈长度设置。

比例系数：

直线位移传感器码值比例系数设定。

正反向设置:

编码器和直线位移传感器正反向设置。

输出调整:

4～20mA输出对应值设置。4mA、20mA输出信号微调零、调满。

通讯输出：

RS485输出，地址速率设置，通讯协议也可按照客户要求。

非线性设置：

可16段非线性设置或现场修正，可用于卷扬叠层、弧形闸门设置。

外形尺寸： 160×80×170（宽高深），金属外壳

开孔尺寸： 152×74

典型应用:

应用于卷扬启闭机上的闸门开度.

关于卷扬启闭机的闸门开度仪的详细资料和产品选型请致电上海岑恩实业技术部:021-52189171
